STS1-7SE 微波栅栏

STS1-7SE微波栅栏是森思泰克拥有完全自主知识产权的一款基于24GHz微波技术的周界雷达产品。通过发射一道窄波束的微波信号,形成具有一定高度和宽度的“雷达墙”,当有物体穿过这道墙时,雷达可以通过检测到回波信号的变化,确定目标的距离、方位和速度信息并触发报警,起到安全防范的作用。


STS1-7SE可为重要设施场所的周边环境提供全天时、全天候的安全保障。同时,STS1-7SE体积小、重量轻、便于安装,这些特点都使得该雷达具有广泛的实用价值。

未找到相应参数组,请于后台属性模板中添加

  • 对径向和横穿的行人都可检测,径向/横穿可有效检测300/200米

  • 探测距离远,车辆和船只可探测超过500米

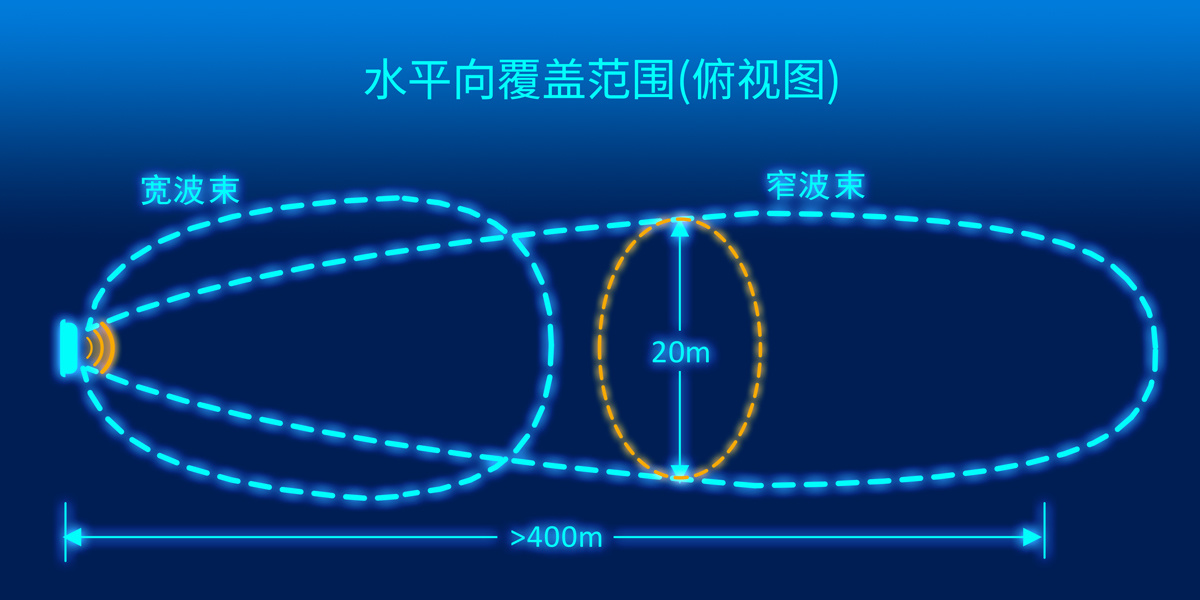

  • 波束窄,水平覆盖角约15°,尤其适用于窄条形区域的安防需要

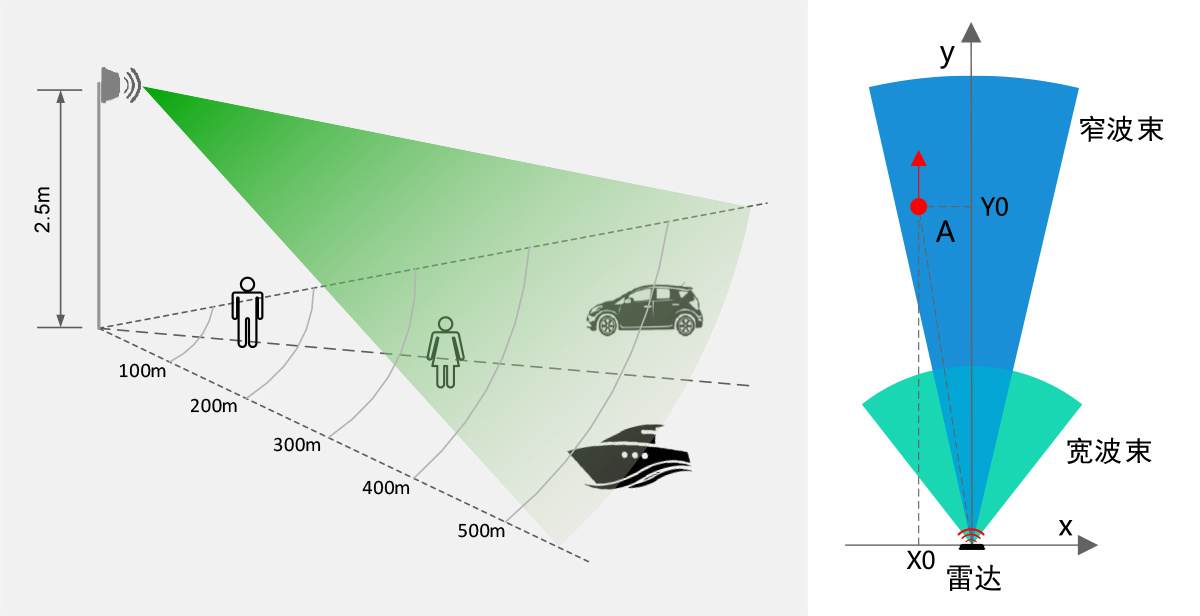

  • 近距离(几十米以内)的宽波束设计,可有效解决窄波束带来的盲区问题

  • 支持多个工作频段,可避免同频干扰问题

  • 不受雨,雪,雾,霾等气象条件影响,可全天时全天候使用



  典型应用

  监狱、机场、园区、工厂等要害区域入侵警报

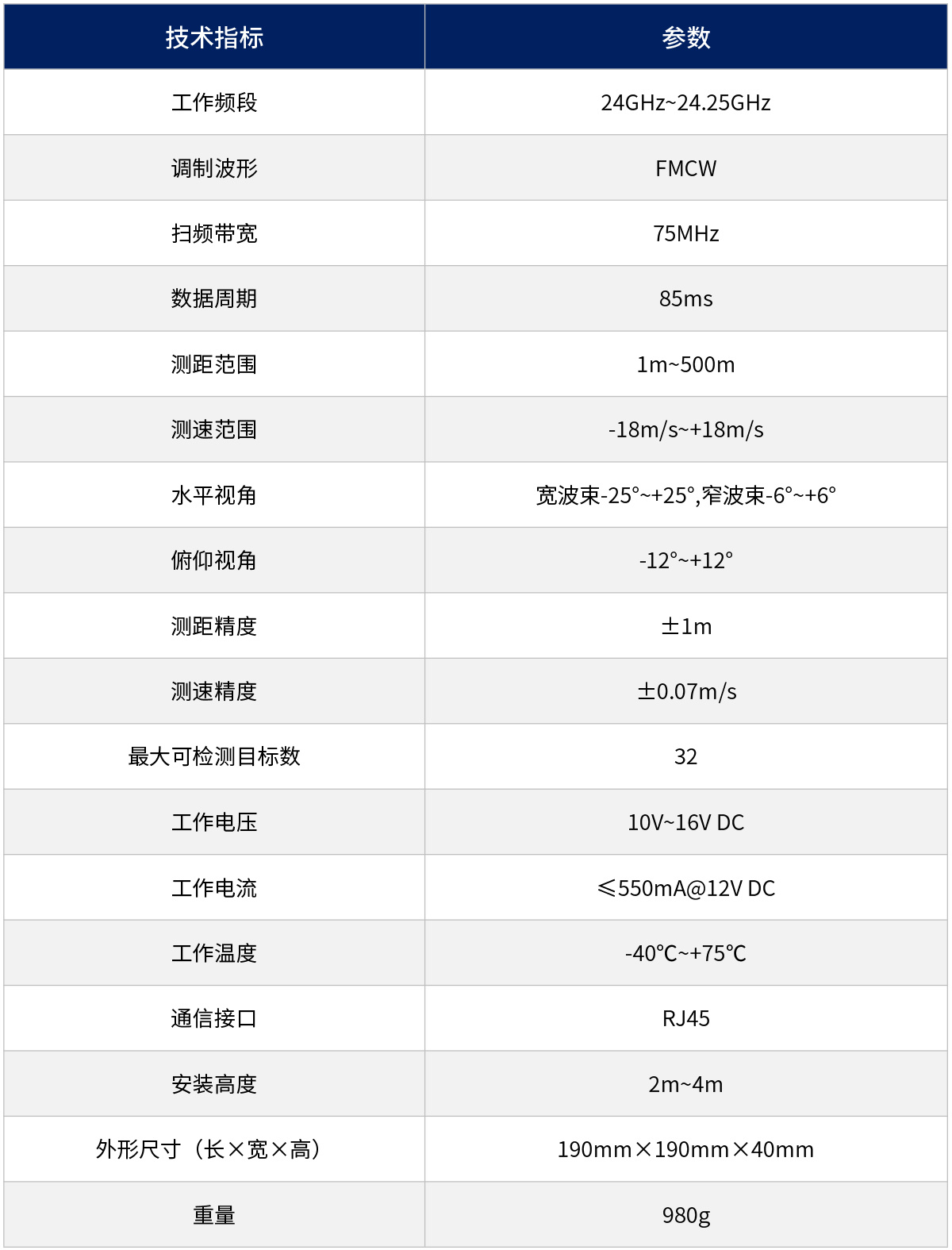

技术指标

参数

工作频段

24GHz~24.25GHz

调制波形

FMCW

扫频带宽

75MHz

数据周期

85ms

测距范围

1m~500m

测速范围

-18m/s~+18m/s

水平视角

宽波束-25°~+25°,窄波束-6°~+6°

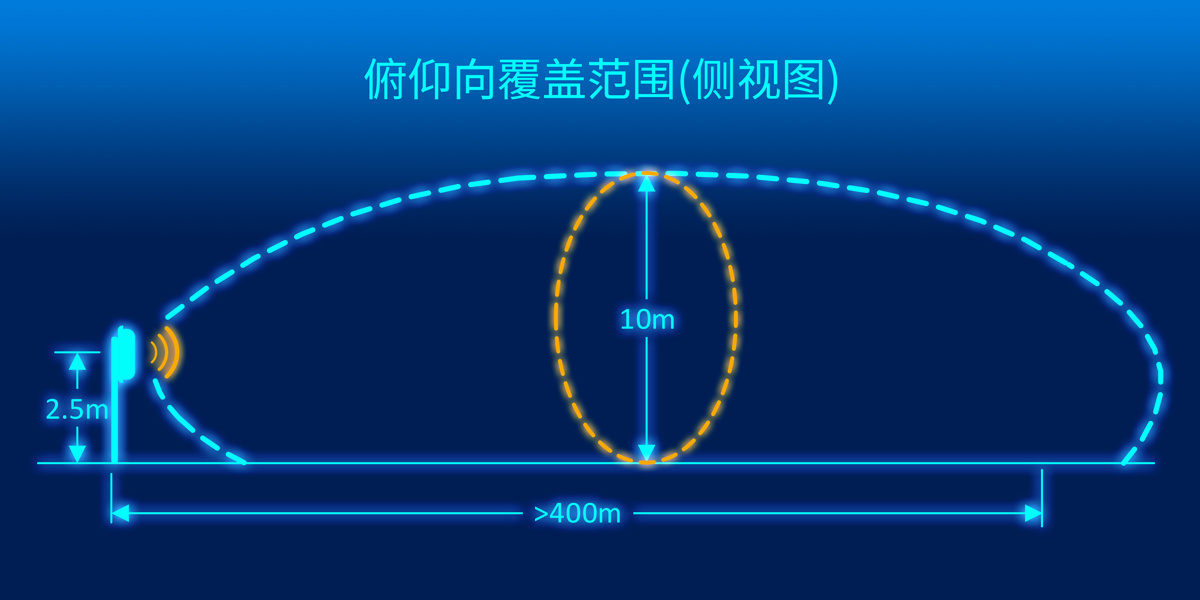

俯仰视角

-12°~+12°

测距精度

±1m

测速精度

±0.07m/s

最大可检测目标数

32

工作电压

10V~16V DC

工作电流

≤550mA@12V DC

工作温度

-40℃~+75℃

通信接口

RJ45

安装高度

2m~4m

外形尺寸(长×宽×高)

190mm×190mm×40mm

重量

980g
